Campo producido por una corriente circular

Coeficiente de inducción mutua

Fuerza sobre el anillo

Conclusiones



Para realizar la simulación, sustituimos el solenoide por una bobina de 1000 espiras apretadas de radio 3.5 cm, y situamos el anillo a distancias variables de la bobina comprendidas entre 5 mm y 10 cm.



Campo producido por una corriente circular

Calculamos el campo magnético producido por una corriente circular.


La ley de Biot-Savart afirma que el campo B producido por una corriente Is se obtiene


Donde dl es un elemento de corriente, ut es un vector unitario que señala la dirección y sentido de la corriente, y ur es un vector unitario que señala el punto P donde se calcula el campo magnético.

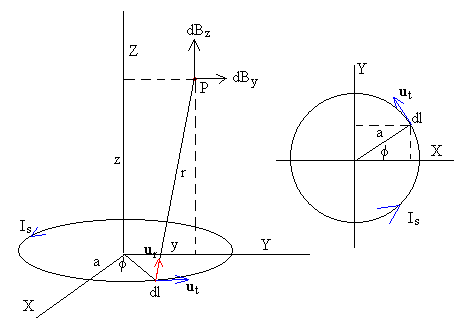

El campo producido por una espira de radio b tiene simetría axial, bastará calcular las componentes By y Bz del campo magnético en un punto P (y, z) del plano YZ.

Como vemos en la figura, la distancia r entre el elemento de corriente dl=b·df que está situado en el punto (b·cosf , b·senf , 0) y el punto P (0, y, z) considerado es


Efectuando el producto vectorial ut ´ ur, las componentes del campo son


La primera integral es inmediata y vale cero Bx=0, como se esperaba por la simetría de la corriente, y By es la componente radial del campo.


Las integrales se calculan numéricamente empleando el procedimiento de Simpson. El campo magnético calculado se multiplica por el número N de espiras de la bobina.

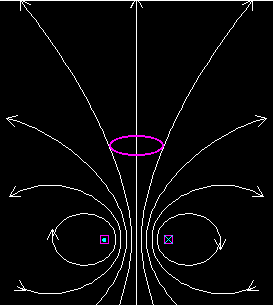

anillo_13.gif (3595 bytes) Como podemos observar en el applet que dibuja las líneas del campo magnético producido por un solenoide. El campo magnético producido por una espira tiene la forma que se observa en la figura.

En la posición que ocupa el anillo (a, z), el campo B producido por la espira tiene dos componentes una radial By y otra vertical  Bz



Ley de Gauss para el campo magnético

Existe una relación entre las componentes radial y axial del campo magnético

La ley de Gauss aplicada al campo magnético afirma que el flujo del campo magnético a través de una superficie cerrada es nulo, ya que no existen cargas magnéticas aisladas análogas a las eléctricas.

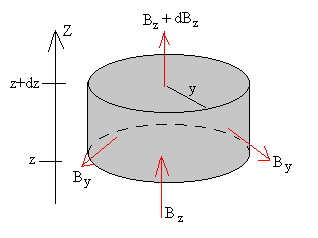

anillo_7.gif (3030 bytes) Tomemos una superficie cerrada de forma cilíndrica de radio y, de altura dz. Como observamos en la figura (lineas del solenoide) el campo magnético fuera del solenoide deja de ser paralelo al eje del mismo. Tal como se aprecia en la figura el campo magnético entra por la base inferior y sale por la superficie lateral y por la base superior de la superficie cerrada.

El flujo total será

p y2·(Bz+dBz)+By·2p ydz-p y2·Bz=0


Como casos particulares consideramos el campo magnético en un punto del eje de la espira y=0.


y en el centro de la espira z=0.


Para calcular el campo magnético en el punto (y, z) producido por una bobina formada por N espiras apretadas, se multiplica por N el campo magnético producido por una espira.



Coeficiente de inducción mutua

Se puede calcular el coeficiente de inducción mutua entre dos circuitos se calcula mediante la fórmula

donde dl1 es un elemento del primer circuito, dl2 es un elemento del segundo circuito y r es la distancia entre ambos elementos. (Véase Lorrain, Corson. Campos y Ondas Electromagnéticas, Selecciones Científicas, págs 366-367).

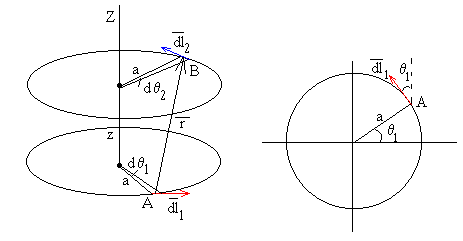

Como vemos en la figura, el elemento de corriente es un arco infinitesimal de circunferencia de radio a (arco igual a radio por ángulo comprendido) dl1= a·dq 1 y dl2= a·dq 2

Las componentes de los vectores dl1 y dl2 son

dl1= a·dq 1(-senq 1 i+cosq 1 j)

dl2= a·dq 2(-senq 2 i+cosq 2 j)

La distancia r entre dichos elementos de corriente es la misma que la distancia entre el punto A (a·cosq 1, a·senq 1, 0) y el punto B (a·cosq 2, a·senq 2, z), es decir,

Tenemos que calcular la integral doble

Que se calcula numéricamente empleando el procedimiento de Simpson.Finalmente, se multiplica M por el número N de espiras de la bobina.

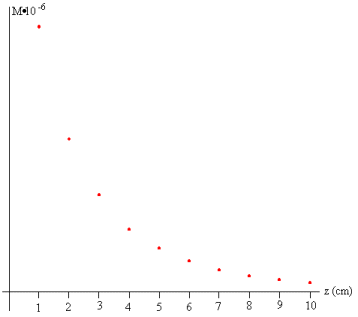

anillo_9.gif (3109 bytes) En la figura, se muestra como el coeficiente de inducción mutua M disminuye rápidamente a medida que el anillo se separa del solenoide.

La corriente inducida dismininuirá con z, y también lo hará aún más rápidamente la fuerza sobre el anillo, ya que el campo producido por el solenoide disminuye con z.



Flujo a través del anillo

Podemos calcular el coeficiente de inducción mutua M por otro procedimiento.

Se define el coeficiente de inducción mutua M como el cociente entre el flujo F del campo magnético producido por el primario (bobina) a través del secundario (anillo) y la intensidad de la corriente que circula por el primario Is.

M=F /Is.

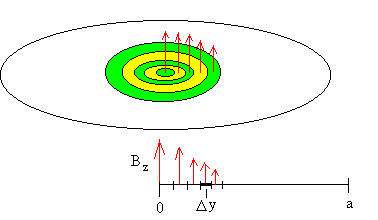

anillo_6.gif (3073 bytes) Cuando el anillo está situado a una altura z, calculamos la componente del campo Bz producido por la bobina en los puntos y0=0, yi=(i+1/2)·D y, i=1, ...n-1.

Donde D y=a/n, n es el número de divisiones del radio del anillo.

Multiplicamos el producto del campo por el área de las superficies en color amarillo o verde tal como se aprecia en la figura, y sumamos los resultados para obtener el flujo total. Finalmente dividimos entre la intensidad Is



Fuerza sobre el anillo

En la página anterior, hemos calculado la fuerza sobre el anillo como producto de la componente radial del campo magnético By, la intensidad de la corriente inducida en el anillo Ia, y la longitud del anillo 2p a.

Fz=-2p a·Ia·By.

Podemos emplear otro procedimiento de cálculo, basado en la fórmula de la   fuerza entre dos corrientes. (Véase Lorrain, Corson. Campos y Ondas Electromagnéticas, Selecciones Científicas págs 312-313, 383-385)


Donde r es un vector que va del punto A al B.

La expresión del vector r en términos de sus componentes rectangulares es

r=(a·cosq2-cosq1)i+(a·senq2-senq1)j+zk

Por simetría las componentes Fx y Fy se anulan quedando solamente la componente Fz

Esta integral doble se calcula numéricamente empleando el procedimiento de Simpson. Finalmente, se multiplica Fz por el número N de espiras de la bobina.



Conclusiones

Tenemos dos procedimientos para calcular el coeficiente de inducción mutua y la fuerza entre dos espiras paralelas separadas z. Ambos procedimientos tienen que dar resultados parecidos dentro de un margen de error inherente a cualquier procedimiento numérico.
