En la página anterior se examinaron el comportamiento de una bobina, un condensador y una resistencia cuando se conectan por separado a un generador de corriente alterna.

En esta página, examinaremos el comportamiento de un sistema formado por los tres elementos dispuestos en serie y conectados a un generador de corriente alterna de amplitud V0 y frecuencia angular w .

v=V0 sen(w t)



Circuito LCR en serie

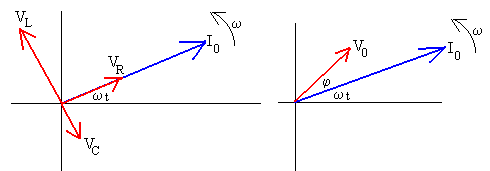

alterna5.gif (1698 bytes) Dibujamos el diagrama de vectores teniendo en cuenta que la intensidad que pasa por todos los elementos es la misma al estar dispuestos en serie, y que la suma (vectorial) de las diferencias de potencial entre los extremos de los tres elementos nos da la diferencia de potencial en el generador de corriente alterna.






El vector resultante de la suma de los tres vectores es

Se denomina impedancia del circuito al término

de modo que se cumpla una relación análoga a la de los circuitos de corriente continua

V0=I0·Z.

El ángulo que forma el vector resultante de longitud V0 con el vector que representa la intensidad es

Las expresiones de la fem y de la intensidad del circuito son

La intensidad de la corriente en el circuito está atrasada un ángulo j respecto de la fem que suministra el generador.



Actividades

En el applet se introducen los siguientes datos:

  • Resistencia en W
  • Capacidad en microfaradios (10-6 F)
  • Autoinducción en milihenrios (10-3 H)
  • El cociente entre la frecuencia w del generador y la frecuencia propia del circuito w0

Se pulsa el botón titulado Empieza.

Se observa los valores instantáneos de la corriente i en el circuito LCR y de la diferencia de potencial (ddp) V del generador a medida que transcurre el tiempo.

  • A la izquierda como proyecciones sobre el eje vertical de los vectores rotatorios que representan a la intensidad y la ddp.
  • A la derecha la representación gráfica de los valores de la intensidad y de la ddp en función del tiempo.

Observar las relaciones de fase entre la intensidad y la ddp en el generador en los siguientes casos

  • w =w0
  • w >w0
  • w <w0
FemApplet aparecerá en un explorador compatible JDK 1.1




Resonancia en un circuito LCR en serie

La condición de resonancia la estudiamos en las oscilaciones forzadas de una masa unida a un muelle eléstico.

La potencia suministrada por el generador de corriente alterna es

P=i·v=V0·I0sen(w t)·sen(w t-j )

Esta magnitud es una función complicada del tiempo que no es útil desde el punto de vista práctico. Lo que tiene interés es el promedio de la potencia sobre un periodo 2p /w .

El valor medio de la energía por unidad de tiempo o potencia suministrada por el generador es

El último término, cos(j ) se denomina factor de potencia.

El valor de <P> es máximo cuando el ángulo de desfase j es cero, para ello se tiene que cumplir que

es decir, la frecuencia w del generador de corriente alterna debe coincidir con la frecuencia natural o propia w0 del circuito oscilante.

Cuando w =w0 se cumple que

  • La intensidad de la corriente I0 alcanza su valor máximo
  • La intensidad de la corriente en el circuito i y la fem v están en fase
  • La energía por unidad de tiempo <P> suministrada por el generador es máxima



Actividades

En el applet se introducen los siguientes datos:

  • Resistencia en W
  • Capacidad en microfaradios (10-6 F)
  • Autoinducción en milihenrios (10-3 H)

Se escoge la magnitud que deseamos representar en función del cociente w /w 0

  1. Potencia <P>
  2. Amplitud de la intensidad I0
  3. Desfase j entre la intensidad y la fem del generador



Representación de la potencia <P>

En la representación de la potencia <P> observamos que cuando la frecuencia del generador w coincide con la frecuencia de resonancia w0 la potencia alcanza un máximo.

Se representa también el intervalo de frecuencias Dw para los cuales la potencia es mayor que la mitad de la máxima. Se define el factor de calidad a una cantidad adimensional, cociente entre el ancho de la curva de resonancia y la frecuencia de resonancia.

Manteniendo fijos los valores de la capacidad del condensador y de la autoinducción de la bobina, se modifica el valor de la resistencia R. ¿Cómo cambia la curva de resonancia?.

Representación de la amplitud de la intensidad

La amplitud de la intensidad I0 adquiere un valor máximo cuando la frecuencia del generador w coincide con la frecuencia de resonancia w0. El valor de la impedancia Z es mínimo y vale Z=R.

Manteniendo fijos los valores de la capacidad del condensador y de la autoinducción de la bobina, se modifica el valor de la resistencia R. ¿Cómo cambia la curva que representa la amplitud en función del cociente w /w0?

Representación del desfase entre la intensidad y la fem

El desfase entre la intensidad y la fem se hace cero cuando la frecuencia del generador w coincide con la frecuencia de resonancia w0.

  • La intensidad y la fem están en fase a esta frecuencia
  • La diferencia de fase cambia de signo, cuando se pasa la frecuencia de resonancia, y aumenta rápidamente cuando nos alejamos de dicha frecuencia, sobre todo si la resistencia es pequeña.

Manteniendo fijos los valores de la capacidad del condensador y de la autoinducción de la bobina, se modifica el valor de la resistencia R. ¿Cómo cambia la curva que representa la diferencia de fase en función del cociente w/w0?
