Cuando un cuerpo se mueve sobre la superficie de la Tierra está sometido a dos fuerzas la fuerza centrífuga y la fuerza de Coriolis,

La fuerza de Coriolis es la responsable de la rotación del plano del péndulo de Foucault, la circulación del aire alrededor de los centros de baja o alta presión, la desviación de la trayectoria de proyectiles de largo alcance, la rotación del agua cuando sale por el desagüe de la bañera, etc.

La fuerza centrífuga es responsable del cambio en el módulo y en la dirección de la aceleración de la gravedad a distintas latitudes.

Las fuerzas reales como la fuerza que ejerce un muelle, la fuerza de atracción gravitatoria, las fuerzas eléctricas o magnéticas son las que describen las interacciones entre los cuerpos. Las fuerzas de inercia solamente se observan en sistemas de referencia acelerados, para distinguirlas de las fuerzas reales se denominan también fuerzas ficticias o pseudofuerzas.

La introducción de este tipo de fuerzas junto con las reales facilita la resolución de los problemas de Mecánica en los sistemas de referencia en movimiento relativo de rotación uniforme como la Tierra.

Las fórmulas que relacionan la velocidad v’ y de la aceleración a’ medidas en el sistema no inercial con la velocidad v y aceleración a medidas en el sistema inercial son las siguientes

Su justificación la podemos encontrar en los libros de texto.



Vector posición

Una partícula P se mueve a lo largo del eje X con velocidad constante v, sabiendo que en el instante inicial t=0, se encuentra en la posición x0, determinar la trayectoria en el sistema no inercial que gira con velocidad angular constante w en el sentido de las agujas del reloj.



Sistema inercial

La posición de la partícula P en función del tiempo es

x=x0+vt
y=0.

El vector posición es r=xi

La trayectoria de la partícula es rectilínea


x’=x·cos(w t)
y’=x·sen(w t)

El vector posición es

r= x·cos(w t)i’+ x·sen(w t)j’



Vector velocidad

Sistema inercial

La velocidad v de la partícula P es constante

v=vi

Sistema no inercial

Derivando respecto del tiempo obtenemos la velocidad de la partícula medida en el sistema no inercial

Vamos a comparar este resultado con el que nos proporciona la fórmula

Con

v=vi
w =-
w k
r=
xi

se obtiene

v’=vi+w xj

coriolis_8.gif (2146 bytes) Ahora, relacionamos los vectores unitarios i, j, del sistema de referencia OXY inercial con los vectores unitarios i’, j’ del sistema OX’Y’ no inercial

Obtenemos de nuevo, el vector velocidad v’



Vector aceleración

Sistema inercial

La velocidad v de la partícula P es constante en módulo y dirección

a=0

Sistema no inercial

Derivando las componentes de la velocidad con respecto del tiempo obtenemos la aceleración a’ medida en el sistema no inercial.

Veamos ahora mediante la fórmula

Los datos que tenemos son

a=0, el movimiento es uniforme en el sistema de referencia inercial
w =-w k
r
= x·cos(w t)i’+ x·sen(w t)j’
v’
=(v·cos(w t)- x·w ·sen(w t))i’+(v·sen(w t)+ x·w ·cos(w t))j’

Calculamos cada aceleración separadamente

Aceleración de Coriolis

-2w ´ v’=-2(-w k)(vxi’+vyj’)=-2w vyi’+2w vxj’

=-2w (v·sen(w t)+ x·w ·cos(w t))i’+2w (v·cos(w t)- x·w ·sen(w t))j’

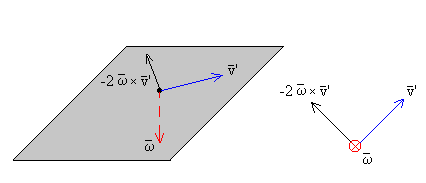

En la figura, se muestra que la aceleración de Coriolis es siempre perpendicular a la velocidad v'. A la izquierda, se muestra el producto vectorial en el espacio, y a la derecha la misma representación en el plano.

Aceleración centrífuga

-w ´ (w ´ r)

con  r= x·cos(w t)i’+ x·sen(w t)j’

-w ´ (w ´ r)=-(-w k) ´ (w ·x·sen(w t)i’-w ·x·cos(w t)j’)

=w2·x·cos(w t)i’+w2·x·sen(w t)j


En la figura, se muestra el resultado del triple producto vectorial. La aceelración centrífuga tiene dirección radial.

Sumando las dos contribuciones volvemos a obtener la aceleración a’ medida en el sistema no inercial

a’=(-2w ·v·sen(w t)- w 2·x·cos(w t))i’+(2w ·v·cos(w t)- w 2·x·sen(w t))j’



Actividades

Introducir los siguientes datos:

  • la velocidad angular de rotación w .
  • la velocidad constante de la partícula v.
  • la posición inicial de la partícula x0, actuando sobre la barra de desplazamiento.

Pulsar el botón titulado Empieza

Para ver la representación del vector velocidad, aceleración centrífuga y de Coriolis activar la casilla titulada Vectores.

Pulsar el botón titulado Empieza.

stokesApplet aparecerá en un explorador compatible con JDK 1.1.



Simulación del péndulo de Foucault

En 1851 Jean Leon Foucault colgó un péndulo de 67 metros de largo de la cúpula de los Inválidos en Paris. Un recipiente que contenía arena estaba sujeto al extremo libre, el hilo de arena que caía del cubo mientras oscilaba el péndulo señalaba la trayectoria. Demostró experimentalmente que el plano de oscilación del péndulo giraba 11º 15’ cada hora. El experimento de Foucault es una prueba efectiva de la rotación de la Tierra. Aunque la Tierra estuviera cubierta de nubes, este experimento hubiese demostrado que tiene un movimiento de rotación.

En esta simulación el movimiento de péndulo, se sustituye por el Movimiento Armónico Simple de un punto P.

x=Asen(w pt)

Donde wp es la frecuencia angular de oscilación de este imaginario péndulo.

Se dibuja la trayectoria en el sistema no inercial OX’Y’ aplicando la transformación

x’=x·cos(w t)
y’=x·sen(w t)

Donde w es la velocidad angular de rotación

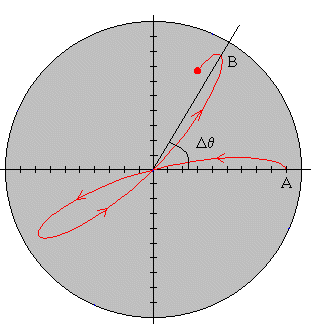

En la figura, se muestra el ángulo girado por el plano de oscilación del "péndulo" durante el periodo de una oscilación. El péndulo parte de A y regresa a B, para iniciar una nueva oscilación. El ángulo girado es Dq =w ·P=2p w /w p. Siendo P el periodo de una oscilación


Actividades

Introducir la velocidad angular w de rotación

Introducir la frecuencia angular wp del MAS

Pulsar el botón titulado Empieza.
