Tubos abiertos

Tubos cerrados




Los tubos de caña o de otras plantas de tronco hueco, constituyeron los primeros instrumentos musicales. Emitían sonido soplando por un extremo. El aire contenido en el tubo entraba en vibración emitiendo un sonido.

Las versiones modernas de estos instrumentos de viento son las flautas, las trompetas y los clarinetes, todos ellos desarrollados de forma que el intérprete produzca muchas notas dentro de una amplia gama de frecuencias acústicas.

Sin embargo, el órgano es un instrumento formado por muchos tubos en los que cada tubo da una sola nota. El órgano de la sala de conciertos de La Sydney Opera House terminado en 1979 tiene 10500 tubos controlados por la acción mecánica de 5 teclados y un pedalero.

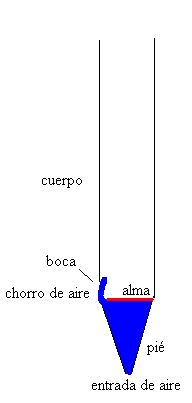

El tubo de órgano es excitado por el aire que entra por el extremo inferior. El aire se transforma en un chorro en la hendidura entre el alma (una placa transversal al tubo) y el labio inferior. El chorro de aire interacciona con la columna de aire contenida en el tubo. Las ondas que se propagan a lo largo de la corriente turbulenta mantienen una oscilación uniforme en la columna de aire haciendo que el tubo suene.

Ya hemos visto en una página de este capítulo como son las ondas estacionarias en una cuerda. Ahora veremos las ondas estacionarias que se producen en los tubos abiertos o cerrados por un extremo



Tubos abiertos

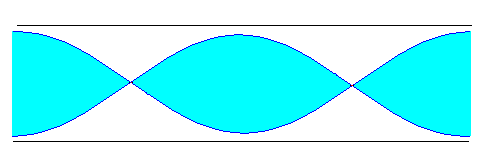

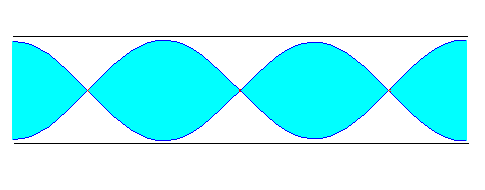

Si un tubo es abierto el aire vibra con su máxima amplitud en los extremos. En la figura se representan los tres primeros modos de vibración

Como la distancia entre dos nodos o entre dos vientres es media longitud de onda. Si la longitud del tubo es L, tenemos que

L=l /2, L=l , L=3l /2, ... en general L=nl /2, n=1, 2, 3... es un número entero

Considerando que l =vs/n (velocidad del sonido dividido la frecuencia)

Las frecuencias de los distintos modos de vibración responden a la fórmula



Tubos cerrados

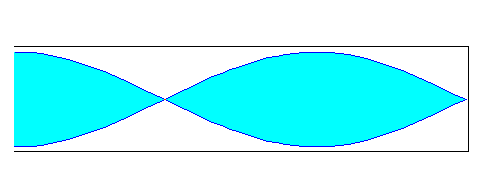

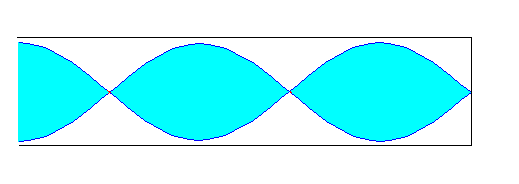

Si el tubo es cerrado se origina un vientre en el extremo por donde penetra el aire y un nodo en el extremo cerrado. Como la distancia entre un vientre y un nodo consecutivo es l /4. La longitud L del tubo es en las figuras representadas L=l /4, L=3l /4, L=5l /4...

En general L=(2n+1) l /4; con n=0, 1, 2, 3, ...

Las frecuencias de los distintos modos de vibración responden a la fórmula



Leyes de Bernoulli

Las fórmulas obtenidas explican las denominadas leyes de Bernoulli:

La frecuencia del sonido en un tubo es:

  1. Directamente proporcional a la velocidad del sonido vs en el gas que contiene el tubo
  2. Inversamente proporcional a la longitud del tubo L
  3. En un tubo abierto se puede producir el sonido que corresponde a la frecuencia fundamental (n=1) y sus armónicos (n=2, 3, 4, ..)
  4. En un tubo cerrado se puede producir el sonido que corresponde a la frecuencia fundamental y los armónicos impares (2n+1=3, 5, 7, ...).
  5. En dos tubos idénticos y con el mismo gas, uno abierto y otro cerrado, el abierto produce un sonido cuya frecuencia (fundamental) es el doble que la del cerrado.



Actividades

Tubo abierto por ambos extremos:

Se activa la casilla titulada Abierto por ambos extremos. A continuación se pulsa el botón titulado Nuevo.

Comprobar que si la longitud del tubo L=1 m, y la velocidad del sonido vs =340 m/s la frecuencia del modo fundamental es n0=170 Hz.

Se pulsa el botón titulado Siguiente, comprobar que las frecuencias de los armónicos son múltiplos de la frecuencia fundamental: 340 Hz, 510 Hz, etc.

Tubo abierto por un extremo

Se activa la casilla titulada Abierto por un extremos. A continuación, se pulsa el botón titulado Nuevo.

Comprobar que si la longitud del tubo L=1 m, y la velocidad del sonido vs =340 m/s la frecuencia del modo fundamental es n0=85 Hz (la mitad que en el tubo abierto)

Se pulsa el botón titulado Siguiente, comprobar que las frecuencias de los armónicos son múltiplos impares de la frecuencia fundamental: 255 Hz, 425 Hz, etc.
