Problemas resueltos de circuitos de corriente continua

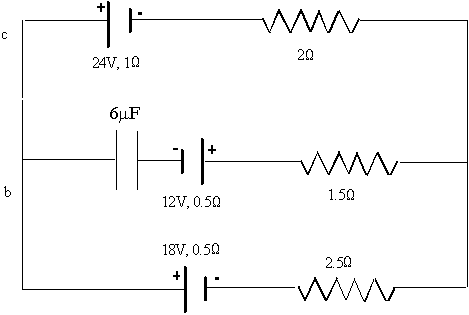

electro_04.gif (3960 bytes) En el circuito de la figura, se indican la disposición y los valores de las resistencias, las baterías (f.e.m y resistencias internas) y la capacidad del condensador.
  • Hállese en el estado estacionario la carga, la diferencia de potencial entre las placas del condensador, y la energía que almacena en el mismo.
  • Si se quita el condensador y se unen sus bornes, calcular la intensidad en las distintas ramas. Comprobar que la energía por unidad de tiempo suministrada es igual a la disipada

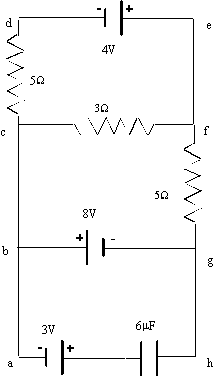

electro_13.gif (2913 bytes) En el circuito de la figura. Calcular en el estado estacionario
  • Las intensidades
  • La carga y energía en el condensador
  • La potencia suministrada por las baterías de 8V y de 3V.
  • La energía disipada en la resistencia de 3W al cabo de 3 s.

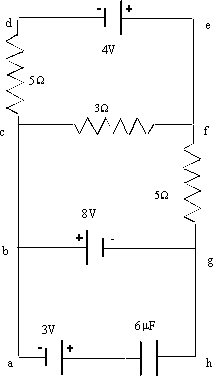

En el circuito de la figura la resistencia interna de todas las baterías es de 0.5 W. Calcular en el estado estacionario

  • Las intensidades
  • La carga y energía en el condensador
  • La potencia suministrada por las baterías.
  • La energía por unidad de tiempo disipada en la resistencias.

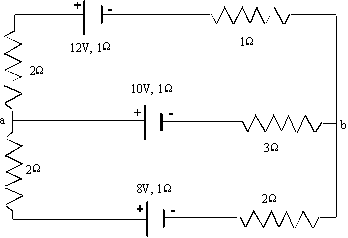

electro_08.gif (2930 bytes) Resolver el circuito de la figura a partir del estudio de cada uno de sus elementos.
  • Determinar la diferencia de potencial entre los puntos a y b del circuito.
  • La potencia suministrada por las baterías y la energía por unidad de tiempo disipada en las resistencias.
  • Comprobar la conservación de la energía.
