La ley de Biot-Savart

El físico Jean Biot dedujo en 1820 una ecuación que permite calcular el campo magnético B creado por un circuito de forma cualesquiera recorrido por una corriente de intensidad i.

B es el vector campo magnético existente en un punto P del espacio, ut es un vector unitario cuya dirección es tangente al circuito y que nos indica el sentido de la corriente en la posición donde se encuentra el elemento dl. ur es un vector unitario que señala la posición del punto P respecto del elemento de corriente, m0/4p = 10-7 en el Sistema Internacional de Unidades.

Campo magnético producido por una corriente rectilínea

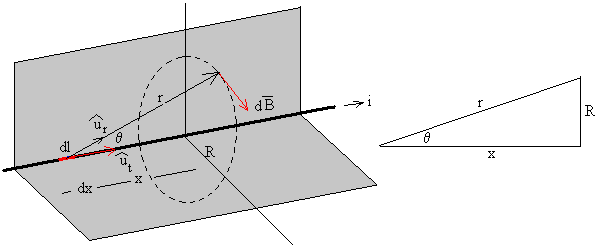

Utilizamos la ley de Biot para calcular el campo magnético B producido por un conductor rectilíneo indefinido por el que circula una corriente de intensidad i.


El campo magnético B producido por el hilo rectilíneo en el punto P tiene una dirección que es perpendicular al plano formado por la corriente rectilínea y el punto P, y sentido el que resulta de la aplicación de la regla del sacacorchos al producto vectorial ut´ ur.

Para calcular el módulo de dicho campo es necesario realizar una integración.

Se integra sobre la variable q , expresando las variables x y r en función del ángulo q .

R=r·cosq , R=x·tgq .

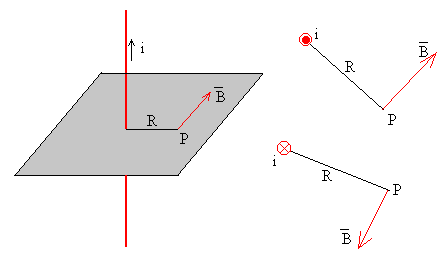

En la figura, se muestra la dirección y sentido del campo magnético producido por una corriente rectilínea indefinida en el punto P. Cuando se dibuja en un papel, las corrientes perpendiculares al plano del papel y hacia el lector se simbolizan con un punto · en el interior de una pequeña circunferencia, y las corrientes en sentido contrario con una cruz ´ en el interior de dicha circunferencia tal como se muestra en la parte derecha de la figura.

La dirección del campo magnético se dibuja perpendicular al plano determinado por la corriente rectilínea y el punto, y el sentido se determina por la regla del sacacorchos o la denominada de la mano derecha.



La ley de Ampère

La ley de Gauss nos permitía calcular el campo eléctrico producido por una distribución de cargas cuando estas tenían simetría (esférica, cilíndrica o un plano cargado).

Del mismo modo la ley de Ampère nos permitirá calcular el campo magnético producido por una distribución de corrientes cuando tienen cierta simetría.

Los pasos que hay que seguir para aplicar la ley de Ampère son similares a los de la ley de Gauss.

  1. Dada la distribución de corrientes deducir la dirección y sentido del campo magnético
  2. Elegir un camino cerrado apropiado, atravesado por corrientes y calcular la circulación del campo magnético.
  3. Determinar la intensidad de la corriente que atraviesa el camino cerrado
  4. Aplicar la ley de Ampère y despejar el módulo del campo magnético.



Campo magnético producido por una corriente rectilínea

  1. La dirección del campo en un punto P, es perpendicular al plano determinado por la corriente y el punto.
  2. Elegimos como camino cerrado una circunferencia de radio r, centrada en la corriente rectilínea, y situada en una plano perpendicular ala misma.
  • El campo magnético B es tangente a la circunferencia de radio r, paralelo al vector dl.
  • El campo magnético B tiene el mismo módulo en todos los puntos de dicha circunferencia.

La circulación (el primer miembro de la ley de Ampère) vale

  1. La corriente rectilínea i atraviesa la circunferencia de radio r.
  2. Despejamos el módulo del campo magnético B.

Llegamos a la expresión obtenida aplicando la ley de Biot.



Campo magnético producido por una corriente que circula a lo largo de un cilindro hueco.

En el siguiente applet se representa mediante flechas el campo magnético producido por una corriente rectilínea indefinida, perpendicular al plano del applet y dirigida hacia el lector.

Pulsando en el botón titulado Siguiente, se representa el campo magnético producido por dos, tres, cuatro, etc, corrientes rectilíneas indefinidas situadas sobre la superficie lateral y paralelas al eje de un cilindro de radio a.

Cuando el número de corrientes equidistantes es grande, se anula el campo magnético en el interior, (para r<a), en el exterior el campo magnético es tangente a circunferencias concéntricas de radio r>a. Vamos a ver cómo en esta situación es aplicable la ley de Ampère

SolenoideApplet aparecerá en un explorador compatible JDK 1.1

ampere6.gif (2762 bytes) Apliquemos la ley de Ampère a una corriente rectilínea indefinida uniformemente distribuida en su sección y que circula a lo largo de un cilindro hueco de radio interior a y exterior b.
  1. Como hemos observado en el applet, la dirección del campo magnético en el punto P es perpendicular al plano determinado por el eje de la corriente cilíndrica y el punto P, es decir, tangente a la circunferencia de radio r con centro en el eje y que pasa por el punto P.
  2. La simetría de la distribución de cargas nos indica que el camino cerrado que tenemos que elegir es una circunferencia de radio r, centrada en el eje del cilindro y situada en una plano perpendicular al mismo. La circulación del campo magnético B a lo largo de dicha circunferencia tiene la misma expresión que para la corriente rectilínea
  3. B·2p r

  1. Vamos a calcular ahora la intensidad que atraviesa la circunferencia de radio r (en color azul) en los tres casos siguientes.
  • r<a
ampere5.gif (2225 bytes) Como vemos en la figura, la intensidad que atraviesa la circunferencia de radio r<a es cero. Aplicando la ley de Ampère

B·2p r=m 0 ·0

B=0

El campo magnético es nulo para r<a tal como hemos comprobado en el applet.

  • a<r<b
ampere7.gif (2666 bytes) Como vemos en la figura, la intensidad que atraviesa la circunferencia de radio a<r<b es una parte de la intensidad total i.

Si la corriente i está uniformemente distribuida en la sección p b2-p a2. La corriente que atraviesa la circunferencia de radio r es la que atraviesa la sección pintada de color rojo intenso cuya área es p r2-p a2.

Aplicando la ley de Ampère

  • r>b
ampere8.gif (2898 bytes) Como vemos en la figura, la intensidad que atraviesa la circunferencia de radio r>b es la intensidad i. El módulo del campo magnético B en un punto P situado a una distancia r del eje de la corriente cilíndrica es
