En esta página vamos a describir una experiencia simulada en la que se mide la velocidad del sonido en el aire.

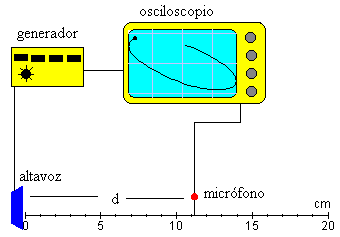

vel_sonido2.gif (3731 bytes) Se dispone de un generador de ondas de frecuencia entre 2000 y 4000 Hz conectado a un altavoz. Un micrófono situado a una distancia del altavoz capta el sonido y lo convierte en una señal eléctrica que se lleva a una de las entradas del osciloscopio. La otra entrada del osciloscopio está conectada al generador.

El micrófono se puede desplazar a lo largo de una regla graduada, en cuyo origen está situado el altavoz.

En esta experiencia simulada volvemos a repasar las características esenciales del movimiento ondulatorio armónico:

  • La relación entre longitud de onda, velocidad de propagación y periodo (o frecuencia)
  • Un objeto situado en la posición x del medio describe un movimiento armónico simple que está desfasado respecto del MAS que describe la fuente de ondas situada en x=0.

Para determinar la velocidad del sonido, buscaremos las posiciones d del micrófono que hacen que este desfase sea un múltiplo entero de 2p.



Fundamentos físicos

La ecuación de un movimiento ondulatorio armónico que se propaga a lo largo del eje X, hacia la derecha con velocidad vs es

  • Y es el desplazamiento de un punto x del medio en el instante t
  • Y0 es la amplitud
  • k es el número de onda k=2p /l , donde l es la longitud de onda
  • vs es la velocidad de propagación

Un punto x del medio describe un MAS cuya amplitud es Y0 y cuyo periodo es P=l /v, conocida la frecuencia y la longitud de onda podemos calcular la velocidad de propagación

En este experimento simulado realizamos la composición de dos MAS de direcciones perpendiculares.

  • El primer MAS corresponde a la vibración de la fuente x=0

  • El segundo MAS corresponde a la vibración de un punto x=d del medio

Podemos escribir ambas ecuaciones en la misma forma que en la composición de dos MAS de direcciones perpendiculares

La amplitud Y0 es ahora A, y el desfase j =kd

Cuando d no es igual a la longitud de onda l, o el desfase j no es 2p, la composición de los dos MAS da lugar a una elipse.


Cuando d es igual a la longitud de onda l o un múltiplo entero de la longitud de onda, el desfase j es 2p o un múltiplo entero de 2p . La composición de los dos MAS es una recta cuya pendiente es 45º, si las amplitudes de los dos MAS son iguales.


Moveremos el micrófono a lo largo de la regla desde el origen, y nos pararemos cuando observemos en la pantalla del osciloscopio un segmento de una recta inclinada 45º.



Actividades

Antes de realizar esta "experiencia" se sugiere volver sobre la composición de dos MAS de la misma frecuencia y de direcciones perpendiculares. Se introduce la misma frecuencia, uno, y se va cambiando el desfase de 30 en 30º

El programa interactivo genera la velocidad del sonido en el aire, un número al azar comprendido entre 310 y 370.

Seleccionamos una frecuencia en el generador, introduciendo en el control de edición titulado Frecuencia un número entero comprendido entre 2000 y 4000. Pulsamos el botón titulado Nuevo.

En la pantalla del osciloscopio empezamos a ver la trayectoria resultante de la composición de dos MAS, correspondientes a las señales que proceden del generador y del micrófono, respectivamente.

Con el puntero del ratón movemos la flecha de color rojo, situada bajo la regla. Cuando se deja de pulsar el botón izquierdo del ratón, el micrófono representado por un pequeño círculo de color rojo, por encima de la regla, se desplaza a la posición que marca la flecha. Observamos de nuevo la composición de los dos MAS en la pantalla de osciloscopio.

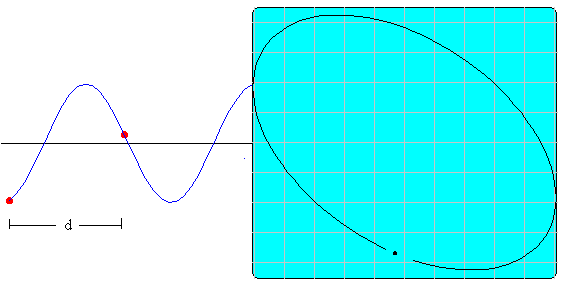

Activando la casilla titulada Ver onda, podemos observar los movimientos vibratorios que describen dos puntos del medio situados en la posición del altavoz y en la posición ocupada por el micrófono.

Desactivamos la casilla Ver onda y volvemos a la experiencia, movemos el micrófono hasta encontrar la posición en la que ambos MAS están en fase y por tanto, su composición da lugar a un segmento de recta inclinada 45º.

Ejemplo

Seleccionamos en el generador una frecuencia de 3000 Hz. Movemos el micrófono y observamos que en la posición aproximadamente de 11.2 cm, ambos MAS están en fase. La velocidad del sonido se calcula mediante una simple operación

vs=0.112·3000=336 m/s

Pulsamos el botón titulado Respuesta que nos da el valor de la velocidad del sonido generado por el programa interactivo, 335 m/s.

Si activamos la casilla Ver onda veremos que los dos puntos marcados en color rojo, que representan al altavoz y al micrófono, vibran con la misma frecuencia y en fase. La distancia entre los dos puntos es una longitud de onda.



Mover con el puntero del ratón la flecha de color rojo
