Sólido rígido

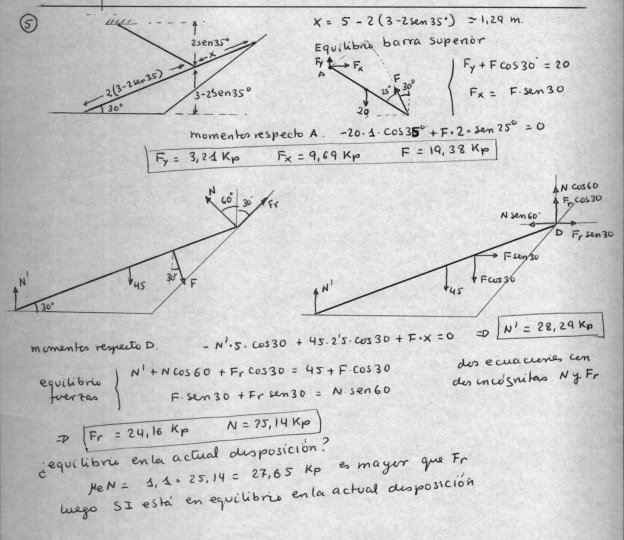

solido_28.gif (3853 bytes) Una barra AB de 2 m de longitud y 20 kg de peso, está sujeta al techo de una habitación mediante una articulación A. El extremo inferior de la barra, B, se apoya sobre otra barra inclinada CD, de 5 m de longitud y 45 kg de peso, apoyada en una pared inclinada 60º rugosa (con rozamiento), y una superficie horizontal lisa (sin rozamiento). Determinar:
  • La(s) fuerza(s) que ejerce la articulación
  • Las reacciones en la pared inclinada y en la superficie horizontal
  • La fuerza de rozamiento.
  • ¿Se mantendrá la barra inclinada en equilibrio en la actual disposición?

Dato: coeficiente de rozamiento estático 1.1
