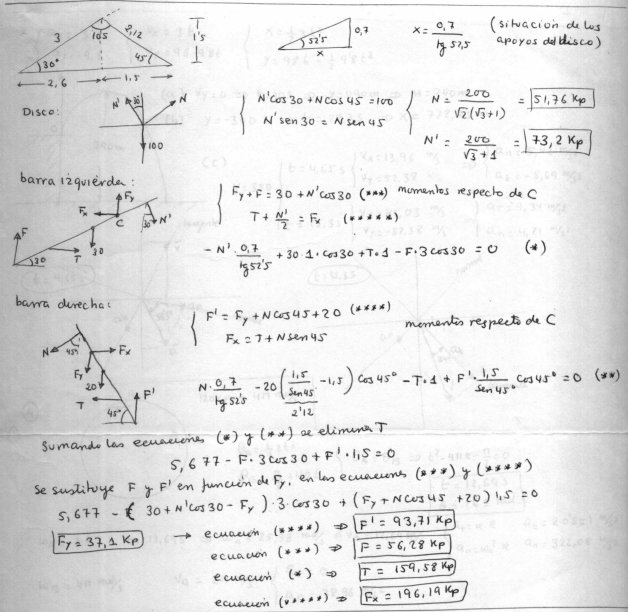

Un disco de 0.7 m y 100 kg de peso está apoyado en las barras AE (4m de
longitud y 30 kg de peso y BD (3m de longitud y 20 kg de peso). Ambas barras están
articuladas en C, y apoyados sus extremos A y B sobre un suelo horizontal liso. Para
mantener el equilibrio, ambas barras se unen mediante una cuerda horizontal a 0.5 m del
suelo. Calcular:
- Las reacciones en los dos puntos de apoyo del disco la tensión de la cuerda
- Las reacciones en los apoyos A y B
- La fuerza que una barra ejerce sobre la otra a través de la articulación C.
|
