Dinámica

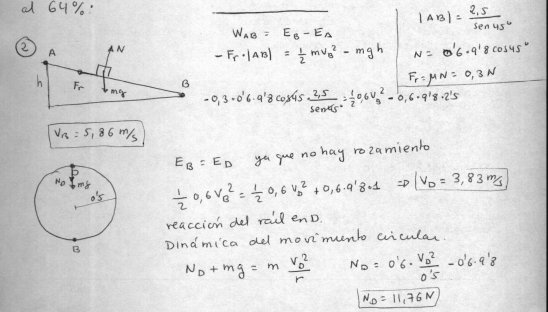

Un bloque de 600 g se suelta en la posición A, desliza a lo largo del plano inclinado de 45º de inclinación hasta B, a continuación describe el bucle BCDEB, desliza a lo largo del plano horizontal BF y finalmente comprime un muelle de constante k=500 N/m cuyo extremo libre dista 60 cm de B.

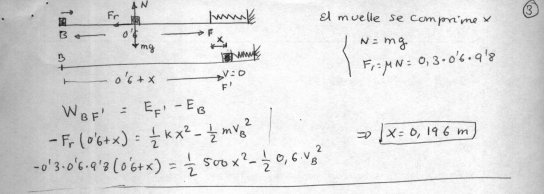

Calcular la máxima deformación del muelle, sabiendo que la altura h de A es de 2.5 m, el radio del bucle r=0.5 m, y el coeficiente dinámico de rozamiento en el plano horizontal BG e inclinado AB es de 0.3. Se supone que no hay rozamiento en el bucle.
Hallar la reacción en la posición D. (Tomar g=9.8 m/s²)
